[캠핑DIY] 고장난 원액션테이블 손보기/ 원액션테이블 자작/다리 DIY 조립하기!

[캠핑DIY] 고장난 원액션테이블 고치기/ 자작 원액션테이블/원액션다리 DIY

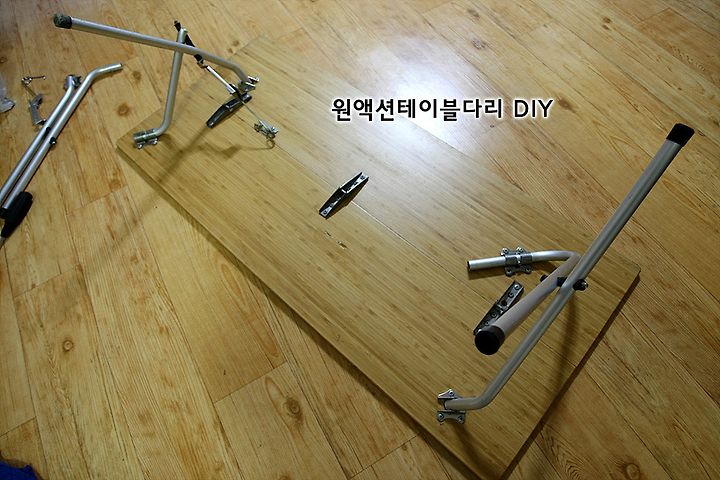

원액션테이블다리 DIY 조립하기!









원액션테이블을 사용하시다보면 상판보다는 다리 부분의 고장이 발생하게 됩니다.



하지만 다리만별도 구입하면 어렵지 않게 재조립이 가능합니다.



또한 기존 원액션테이블이 아닌 개인적으로 상판을 별도로 구매, 제작하여



테이블을 자작하시는 분들에게도 꼭 필요한 아이템 입니다.

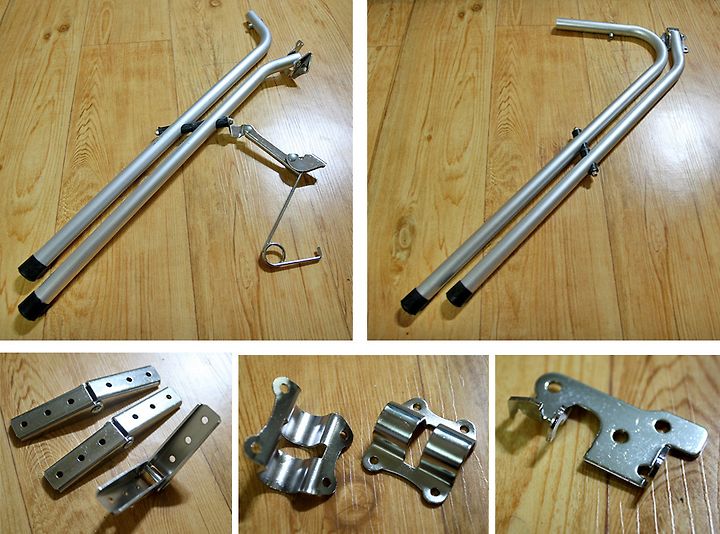

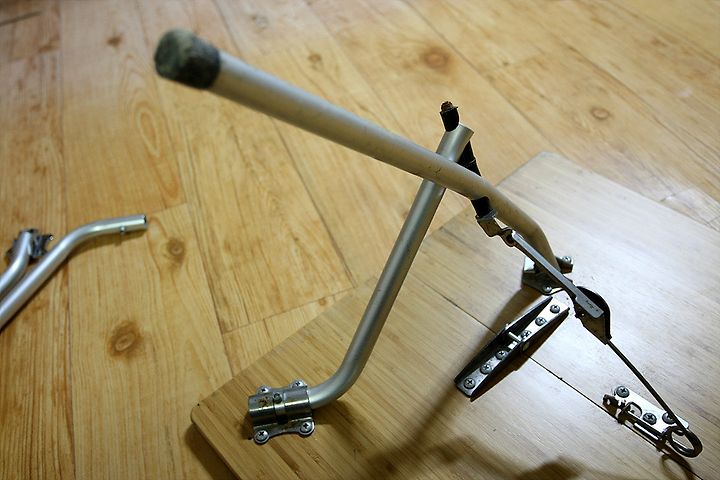

원액션테이블의 다리세트의 부품 입니다.

다리2조 + 경첩(2~3개) + 다리고정 브라켓 2개 + 스프링 고정 장치 + 나사35개











아래 사진 윗쪽부터 다리세트 아렛쪽으로 경첩, 다리고정 브라켓, 스프링 고정 장치 입니다.











아래 사진은 반토막이난 다리 사진 입니다.











 완전히 부러졌네요~

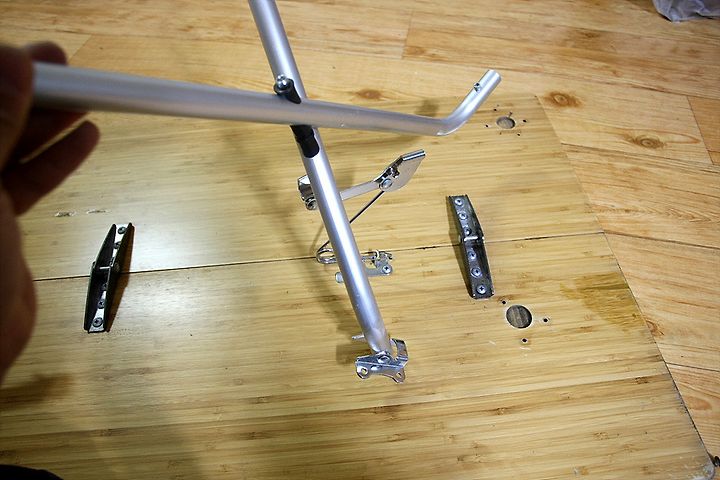

기존의 원액션 테이블다리 세트를 교체하는건 너무나 간단 합니다.

기존의 나사를 모두 풀고 다리세트의 부품들을 재조립만 해주시면 됩니다.

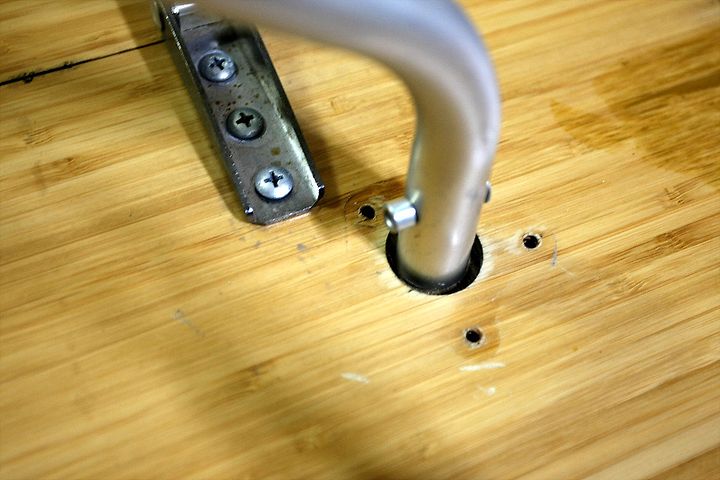

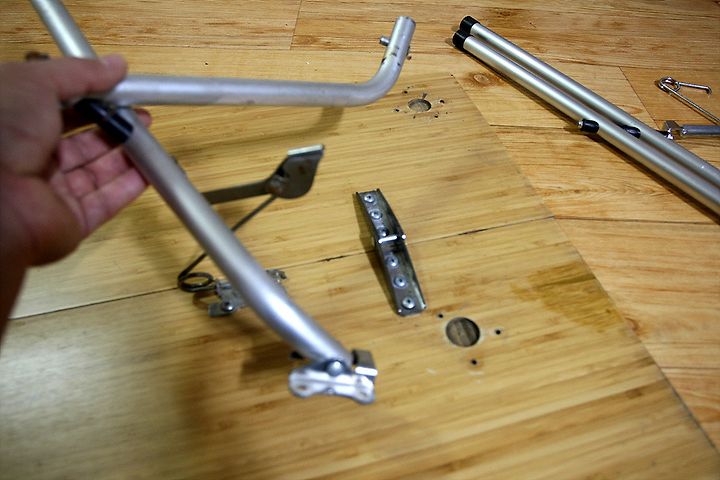

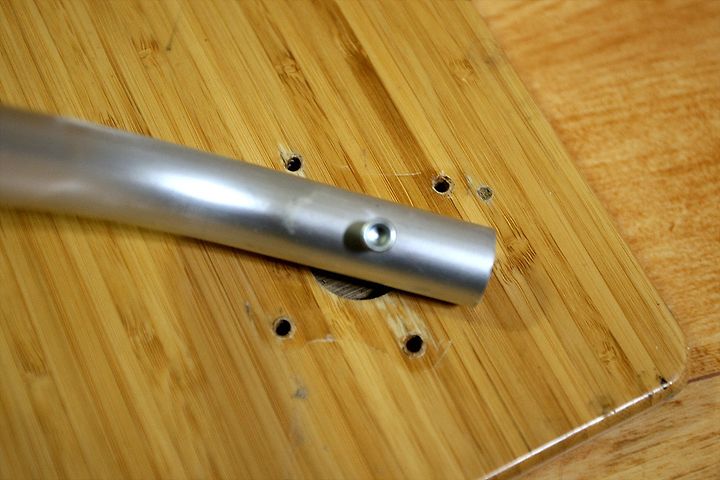

다리의 나사를 모두풀면 2~3mm 깊이 원형의 홈이 보입니다.











다리 지름보다 약간 더 크네요.











기존 원액션테이블 다리를 재조립하시는 분들은 상관없겠지만

자작한 테이블 상판을 이용하시는 분들에겐 요 홈이 반드시 필요합니다.

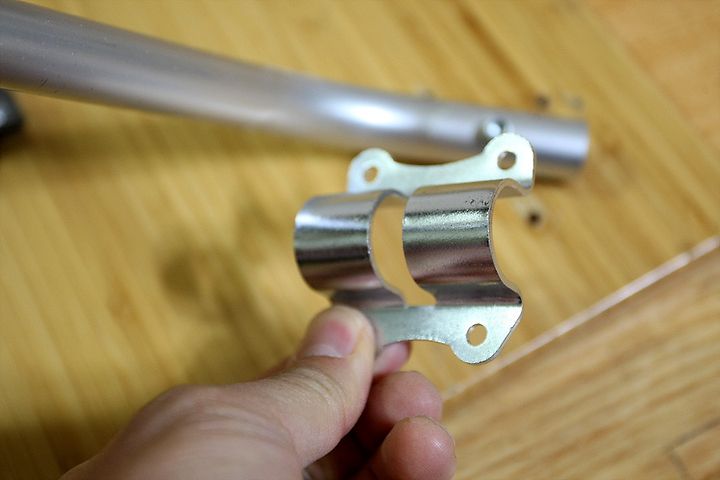

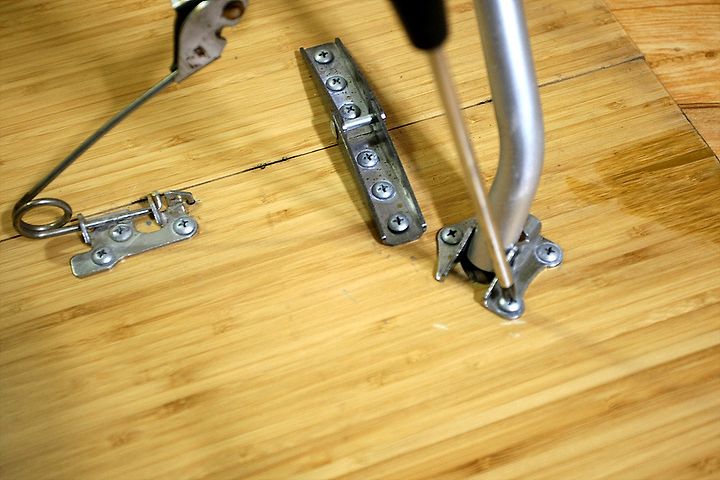

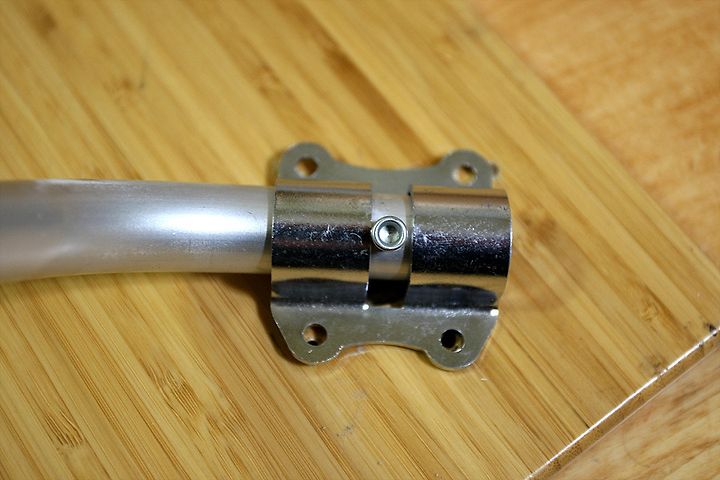

아래 사진처럼 다리 고정브라켓을 설치한후 다리를 움직이면 다리 끝 부분이 홈안쪽으로 들어가게되는 구조 입니다.

따라서 자작을 하시는 분들은 기존 원액션테이블 처럼 원형의 홈을 파든지

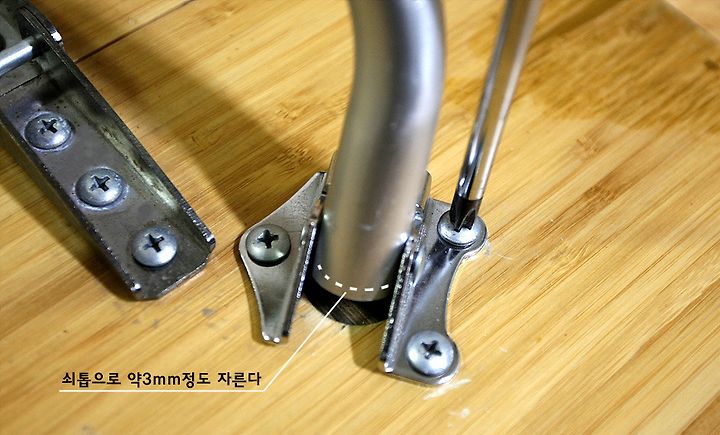

아래 사진처럼 다리 끝 부분 2~3mm를 쇠톱으로 잘라내면 됩니다.

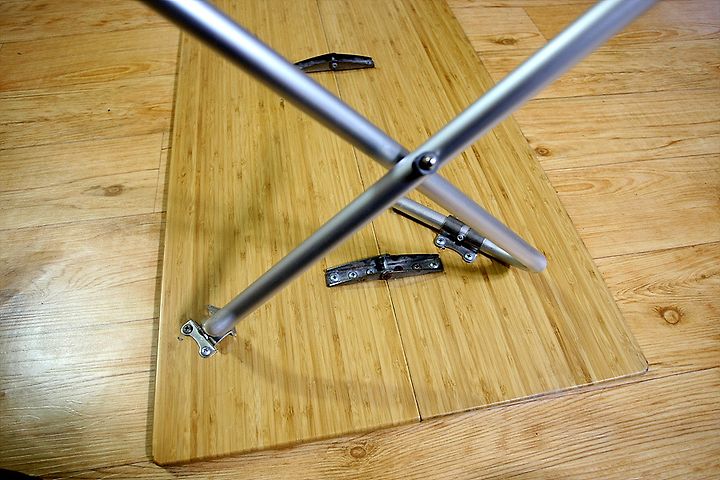

아래 사진은 반대편 다리 부분의 고정 부분 입니다.



































이젠 원액션테이블 다리를 자작 상판에 부착하시는 분들이 꼭 보셔야할 부분 입니다.

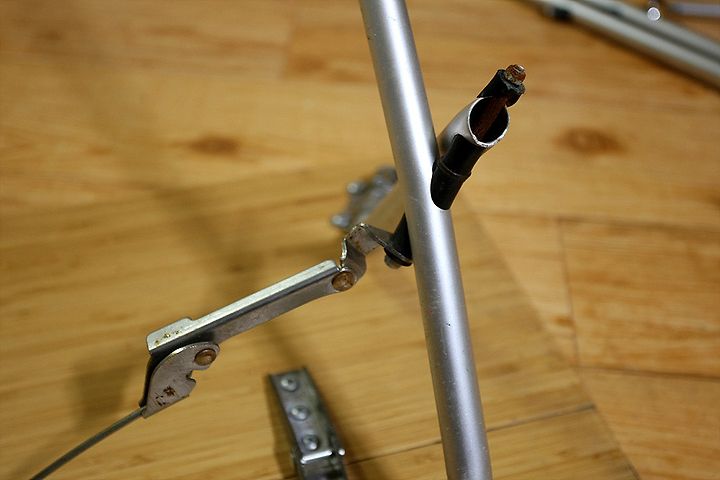

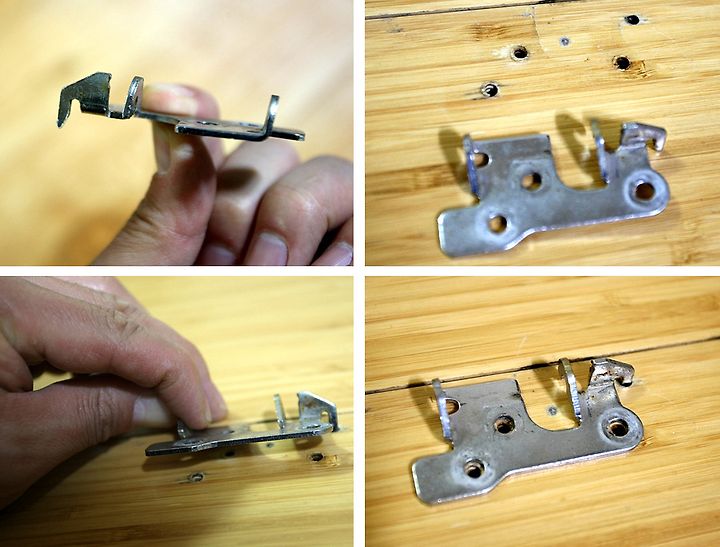

아래 사진은 다리의 스프링 고정장치 입니다.

자세히 보시면 나사로 고정하는 부분은 3곳이며 한곳은 테이블속으로 박히는 모습 입니다.

따라서 나사 구멍이 모두 4개로 보이네요

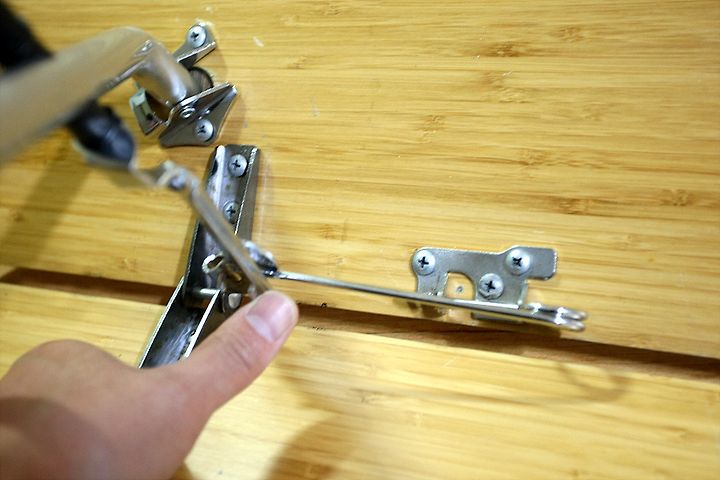

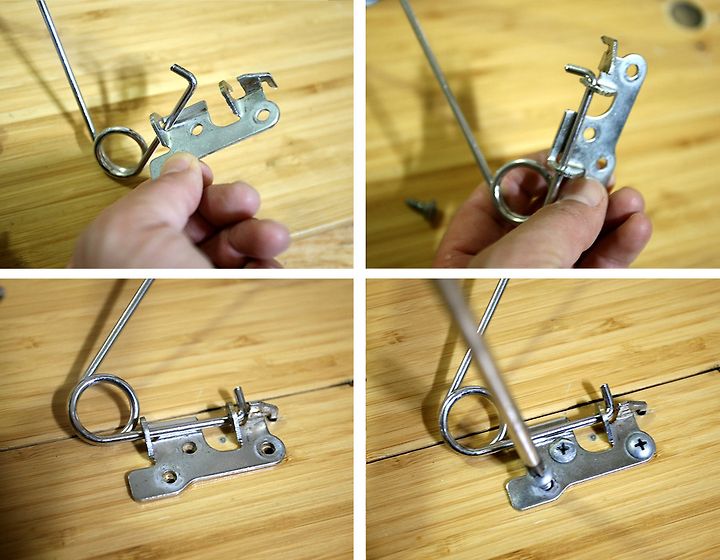

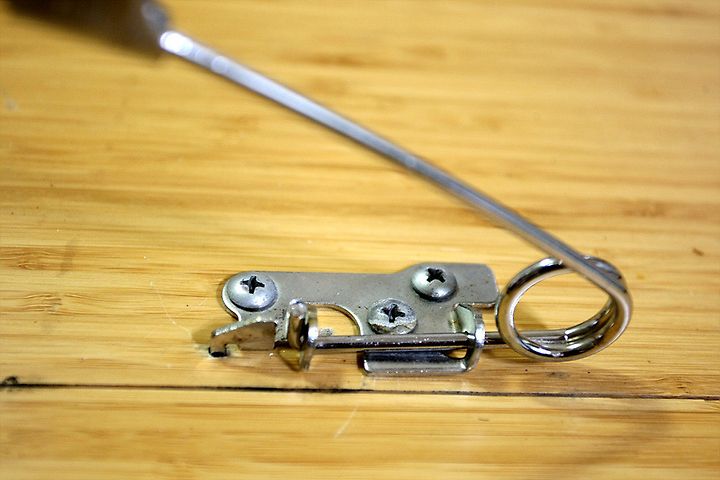

이젠 다리의 스프링 부분과 고정장치를 연결하는 모습 입니다.

스프링을 고정 장치에 먼저 연결한후에 고정장치를 나사로 쪼여주시면 마무리 됩니다.













이상 두곳이 자작하시는 분들이 꼭 알아두셔야할 내용들 입니다.

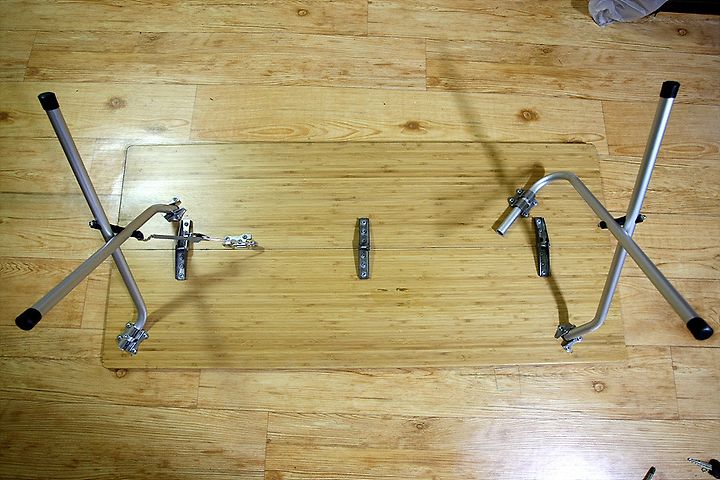

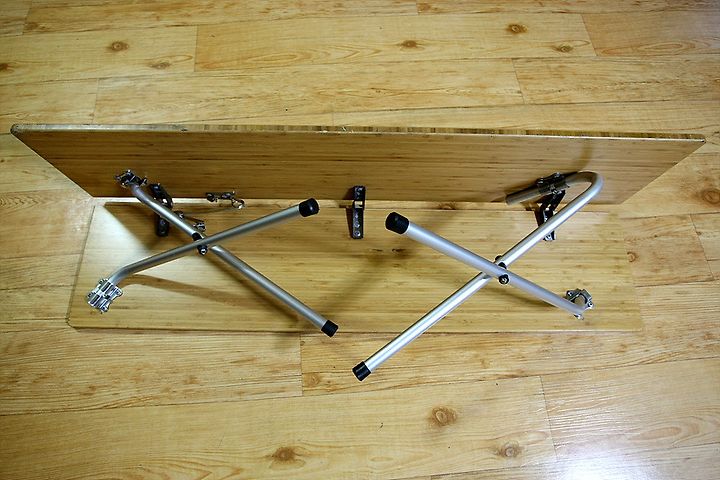

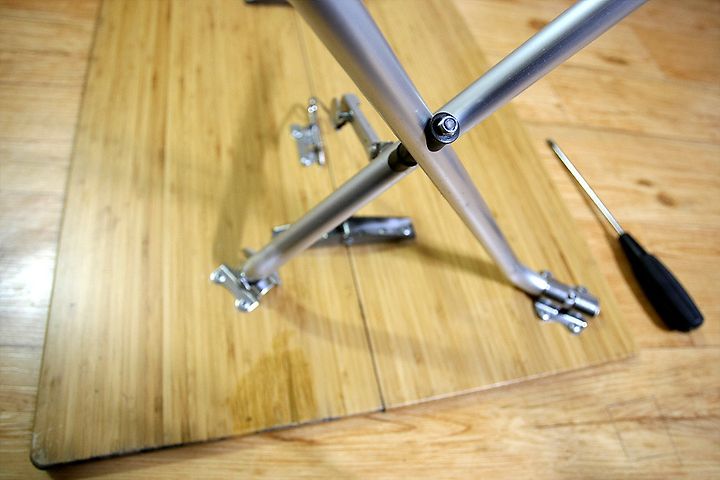

이제 재조립이 마무리되었네요

사실 기존 원액션테이블을 사용하시는 분들에겐 너무나 쉬운일 입니다.

하지만 자작하시는 분들께서는 다리를 고정하는 위치나 원형홈 등

약간의 수고를 해야하는 부분이 있네요!

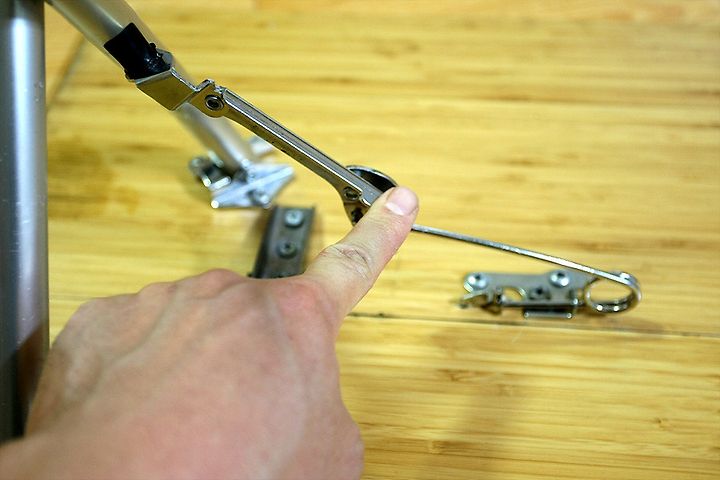

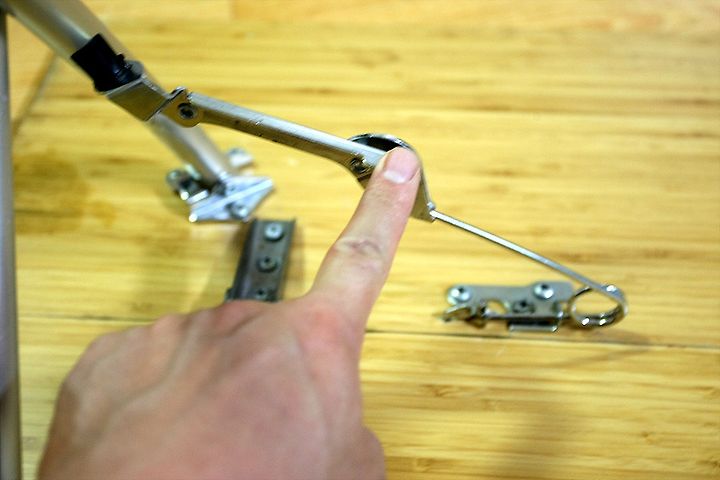

참고로 원액션테이블을 처음 사용하시는 분들이 알아두실 테이블 접는 방법 입니다.

두개의 다리중 스프링으로 되어있는 한쪽 다리의 볼록튀어나온 부분을 꾹 눌러주시면 테이블이 쉽게 접을수 있습니다.











































이제 원액션테이블 다리의 조립이 모두 끝이났네요~^^
